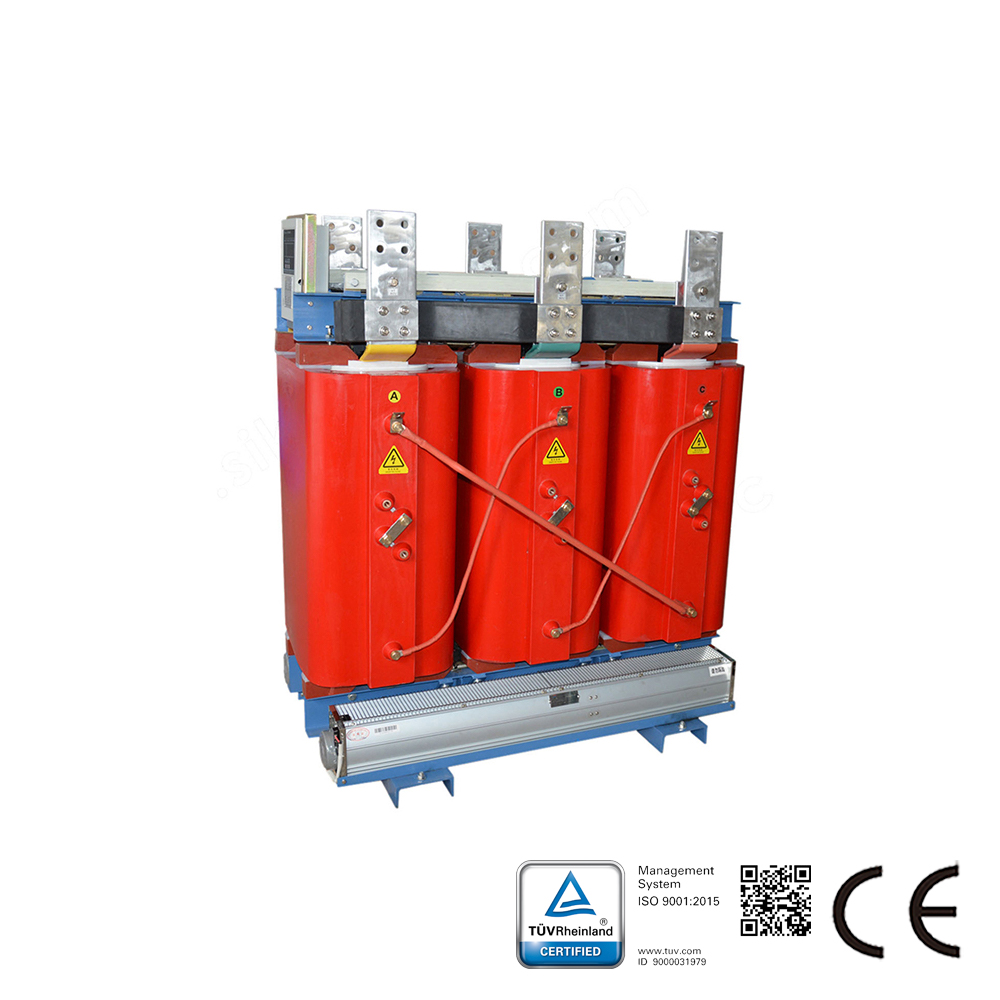

整流变压器 乾式ZSGシリーズ

モデル：SKS-ZSG
整流器変圧器は、同一タンク内にダイオードまたはサイリスタを内蔵しています。また、電圧調整機能を含む場合もあります。整流器変圧器は、大規模な直流電源を必要とする産業プロセスに使用されます。代表的な用途としては、直流鉄道、電解、製錬作業、大規模可変速駆動システムなどが挙げられます。
製品・ソリューションに関する相談 ライブチャット
共有：

製品詳細

整流器変圧器は、同一タンク内にダイオードまたはサイリスタを内蔵しています。また、電圧調整機能を含む場合もあります。整流器変圧器は、大規模な直流電源を必要とする産業プロセスに使用されます。代表的な用途としては、直流鉄道、電解、製錬作業、大規模可変速駆動システムなどが挙げられます。

特徴

特性：
三相直流変換
充電制御および直流電源供給
低電圧、大電流、広範囲条件、大インピーダンス、高二次電流
特別な要求や仕様に応じたカスタマイズ対応可能

用途

用途：
高電圧用途におけるサイリスタのブリッジ接続
低電圧・大電流用途における相間接続
パルス数（6、12、18、24、36、および位相シフトによるそれ以上のパルス数）
渦電流および高調波に関する問題
電圧調整は、高圧側の無負荷または負荷時タップ切換器により実現される。二次側に飽和リアクトルを用いることで、微細な電圧調整が可能となる。調整ユニットは内蔵型または別置型とすることができる。
これらの整流変圧器には、従来型のプレス鋼製ラジエーターを備えたONAN / ONAF / OWFW冷却方式が採用されている。本電気整流変圧器は、システム内で発生する高調波に耐え、鉄心および巻線の過熱を防止するよう適切に設計されている。

仕様・パラメータ

容量（KVA） 20-2500
絶縁クラス F/H
動作周波数 50-60Hz
相数 3相→直流
一次電圧（V） 380/600/6300/10000
二次電圧（V） 58/80/132/200/220/230/300/380/420/1000
規格 IEC60076-11
