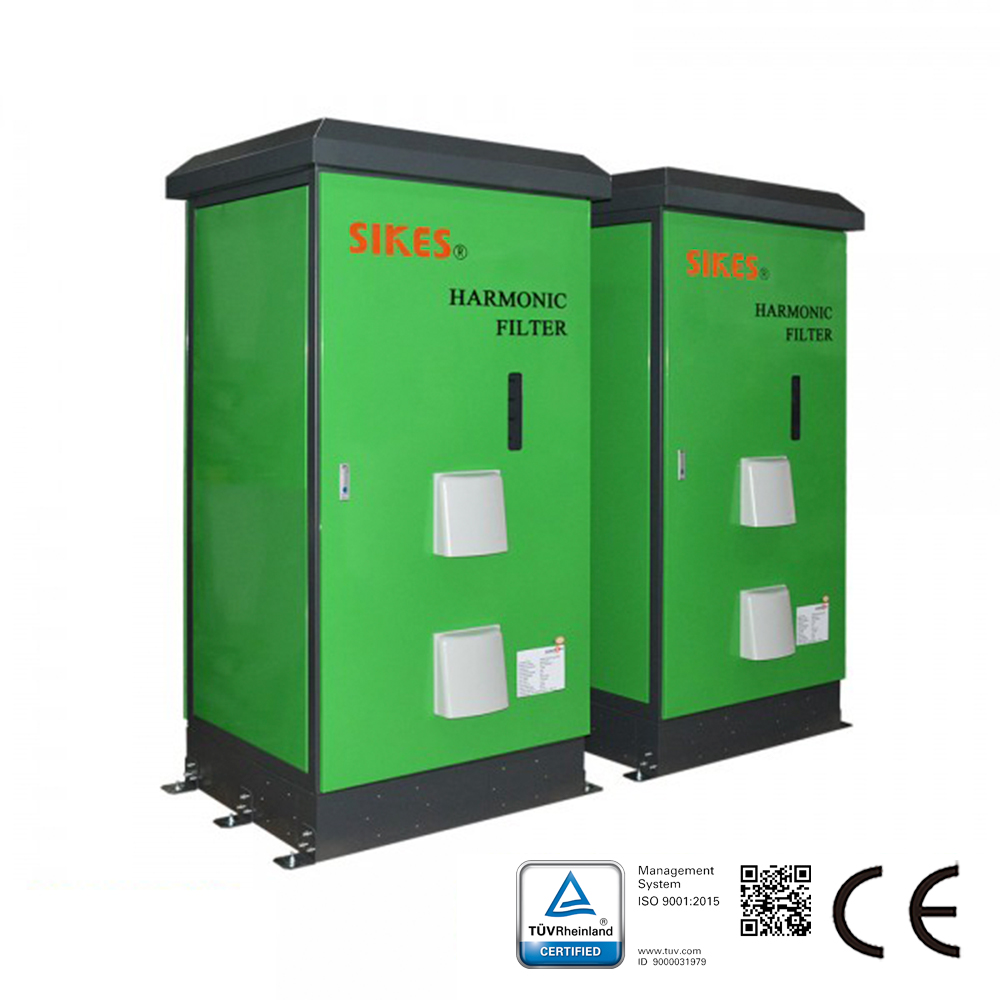

Sikesパッシブ高調波フィルターは、6パルス入力整流器を備えたほぼすべての種類の電子アプリケーション向けに設計されています。このフィルターは、高調波電流歪みを必要なレベルまで効率的に低減できます。
全負荷試験レポート：
負荷：110kW（700kWの15.7%）
パッシブ高調波フィルターの製品特長：
迅速な設置と簡単な試運転設計;
費用対効果の高いパッシブ高調波フィルター;
国際的な電力品質基準への準拠を支援。
技術基準：
IEC61000、GB/T14549-93、IEEE 519
パッシブ高調波フィルタ技術特性：
定格動作電圧：3×380～500VAC±10%
動作周波数：50Hz（要望により60Hz対応）
THDi＜5%（システム要件：THDv＜2%、線間電圧不平衡率＜1%）
定格電力：700kW
効率：定格線間電圧時98%～99%
過負荷容量：定格電流の1.6倍、1分間、1時間あたり1回
周囲温度：-25～+40℃
保護等級：IP54
総重量：1341kg
正味重量：1241kg
寸法：1250×1100×2244mm
冷却方式：内部強制空冷
Sikesパッシブ高調波フィルタは、SchaffnerおよびMTEフィルタに代わる理想的な選択肢です。
典型的な用途：高調波電流による熱的・電気的過負荷により潜在的なリスクが高い非線形三相電源。
受動高調波フィルタの用途：
DC急速充電器；
HVAC設備；
ファンおよびポンプ用途；
産業用オートメーションおよびロボット機器；
AC/DCモータドライブおよび周波数インバータ；
6パルスフロントエンド整流器を備えた機器。
| AC/DC | AC |
| 接続 | 銅バスバー |
| 効率 | ＞98% |
| IP保護等級 | IP54 |
| 定格電流範囲 (A) | 1102 |
| 定格電圧範囲 (V) | 400 |
| 動作周波数 | 50 Hz |
| 相 | 3相 |
| 電力範囲 (kW) | 700 |
| THDi | <5% |
| 光学タイプ | パッシブ |
