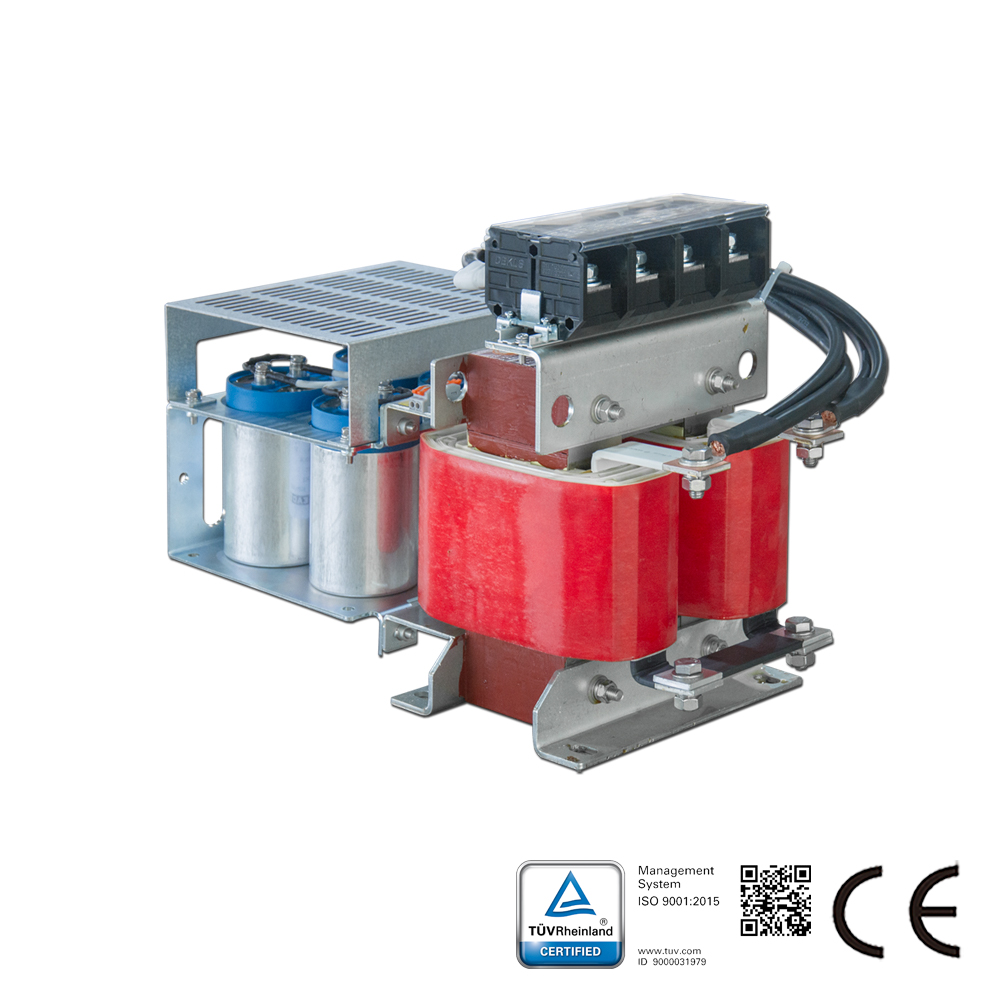

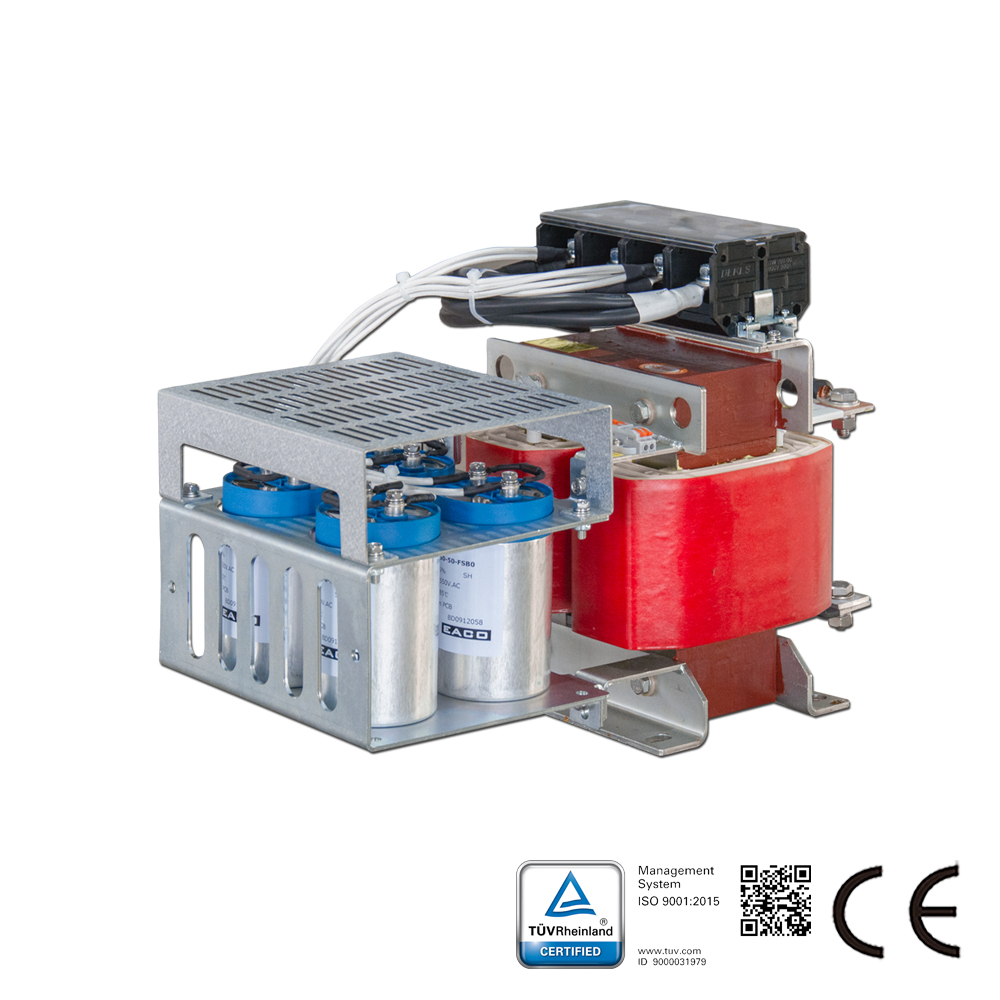

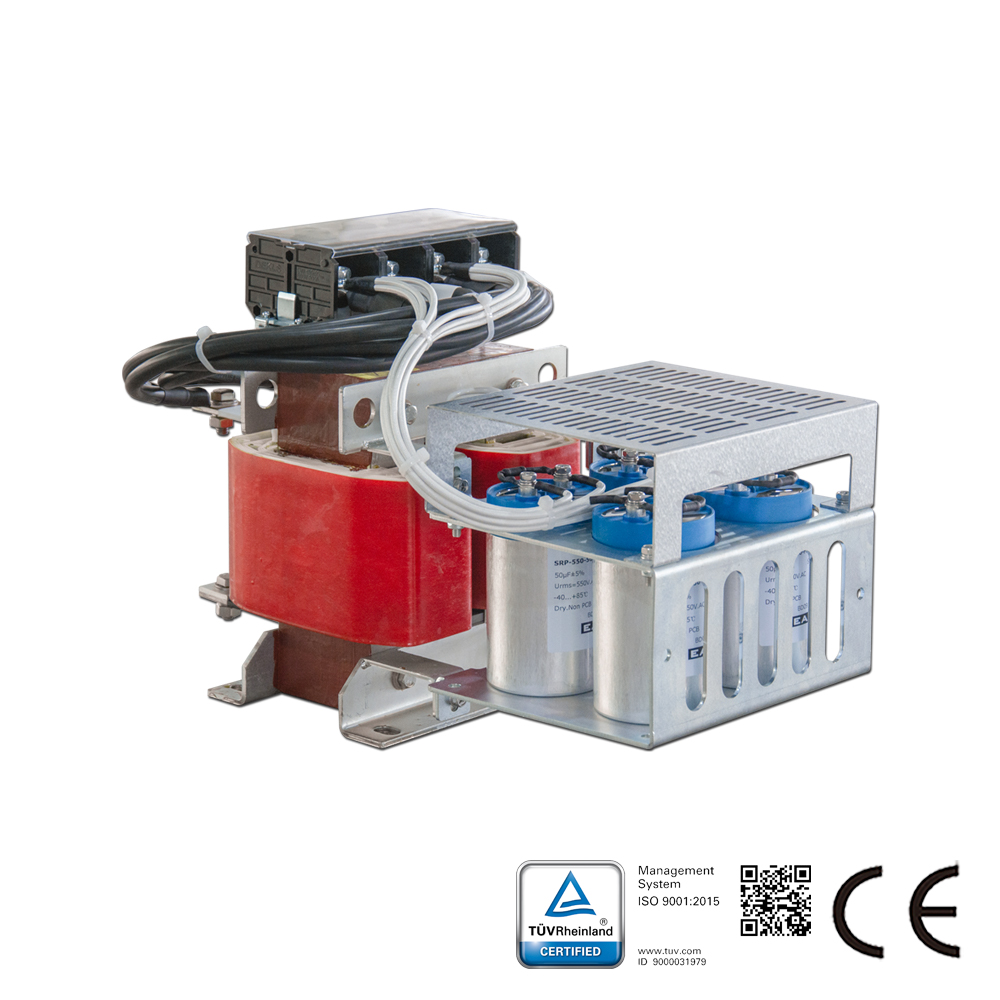

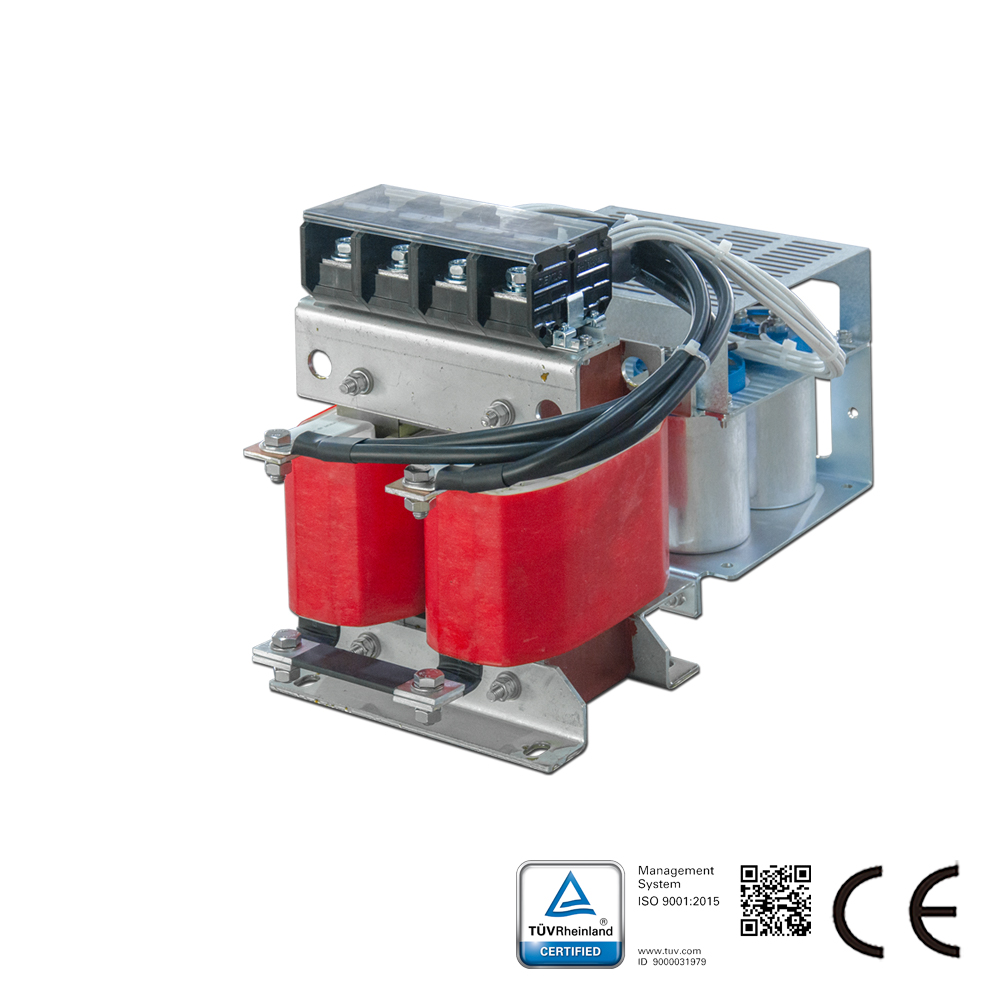

正弦波フィルタの簡単な説明：

Sikeの正弦波フィルタは、多くの伝送システム（特に周波数変換器やスイッチング電源装置）のモータドライブで使用されています。パッシブフィルタは、周波数変換器などによって生成される非正弦波電圧を変換し、電圧波形を正弦波に近い波形にするように設計されています。主に380〜480Vの産業用電力網で使用されます。このフィルタの電圧降下は現在の市場標準よりもはるかに低いため、非常に高いモータ入力電圧を保証できます。ノイズを低減し、比較的敏感なモータを保護し、最大2000メートルまでの非常に長いモータケーブルの使用を可能にします。典型的な適用産業：冶金、石炭、石油化学、水処理、新エネルギーなど。一般的に、国内のインバータと負荷の間の距離が50メートルを超える場合は、リアクトルを追加する必要があります。インバータの出力波形に要件がある場合は、正弦波フィルタを追加する必要があります。輸入インバータの間の距離が100メートルを超える場合は、正弦波フィルタを追加する必要があります。この距離は接続の長さを指します。正弦波フィルタの製造コストは比較的高いです。一般的に、特別な要件がない場合は、周波数変換器用の専用フィルタまたは出力リアクトルを選択すれば十分です。

正弦波フィルタの特性：

VSDシステム（特にインバータまたはスイッチング電源用）のさまざまなサーボモータ用のSikes正弦波フィルタは、インバータのPWM出力電圧を変更し、ほぼ正弦波の電圧を生成するように設計されています。パッシブシリーズは380V〜480Vのネットワークでの使用を目的としています。Sikesは、SchaffnerおよびMTEフィルタに加えて、別の経済的な選択肢を提供します。

正弦波フィルタの特長：
電圧レベル：単相定格電圧220V、許容変動±10%
電圧波形ひずみ率：THDv＜5%
モータ周波数：0～120Hz
スイッチング周波数：≧3kHz
共振周波数：スイッチング周波数の0.5倍未満
電圧降下：定格電流時≦10%（50Hz）
モータケーブル長：最大2000メートル
効率：98%～99%
保護等級：IP00
絶縁クラス：クラスH
過負荷容量：定格電流の1.5倍で1分間、1.2倍で1時間
耐電圧：DC 2240V、2秒（線間）/ DC 2720V、2秒（線対筐体）
絶縁耐力：AC4000V/5mA/60S
冷却方式：強制空冷
負荷形態：標準的なモータ負荷、標準昇圧トランス、その他の線形負荷
動作温度：-10～+50（℃）、保管温度：-40～+65（℃）、周囲湿度：0～98（%）、結露なきこと、標高：<2000M 正弦波フィルタの役割： 1. モータの寿命を延長する 2. モータの絶縁を保護する 3. モータのベアリング電流を低減する 4. 伝送距離を延長する 5. システムの信頼性を向上する 6. 本フィルタ適用後、汎用モータでインバータモータを代替可能 7. 電磁妨害を良好に抑制する 8. インバータ出力には高調波が含まれるため、電力ケーブルとモータの損失が増加する。同時に、極めて高いdv/dtが数MHzの放射妨害を引き起こす。モータを長距離伝送（モータケーブルが50メートル超）する場合、進行波反射によりモータ端子電圧が重畳され、モータ絶縁を損傷し、ケーブルの絶縁破壊を引き起こす可能性がある 9. 高調波電流については、変調方式の変更により高調波成分を低減できるが、完全に除去することはできない。dv/dtによる高周波妨害に対しては、dv/dt電磁フィルタを設置可能だが、特定のケーブル長にのみ有効であり、任意の長さのケーブルには対応できない 10. 上記問題を解決する有効な手段として、インバータ出力側に正弦波フィルタを設置し、SPWM変調波を正弦波に近い電圧波形にフィルタリングする。正弦波フィルタは、高周波出力リアクトルとRC回路、コモンモードリアクトルで構成される。高周波損失とdv/dtによる高周波妨害を効果的に抑制し、モータとインバータ間のケーブルを500メートル、さらには2キロメートルまで延長可能である

正弦波フィルタの適用分野：
換気設備、コンベヤ、ポンプ、風力発電
暖房、換気、空調設備、コンプレッサー
エレベータ、クレーン、風力発電、UPS、EPS
モータからドライブまでのケーブルが比較的長い
モータドライバが複数のモータを並列接続する
中電圧アプリケーション（昇圧トランスの前に配置）
