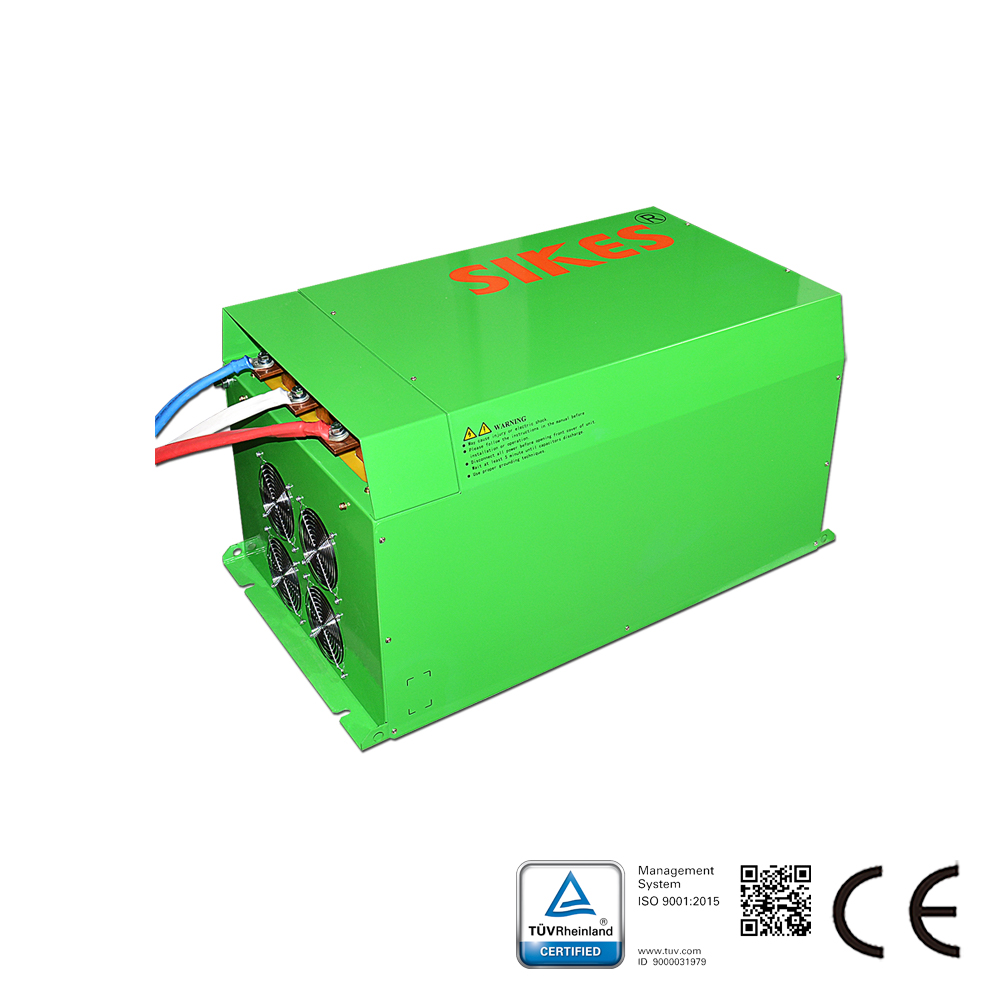

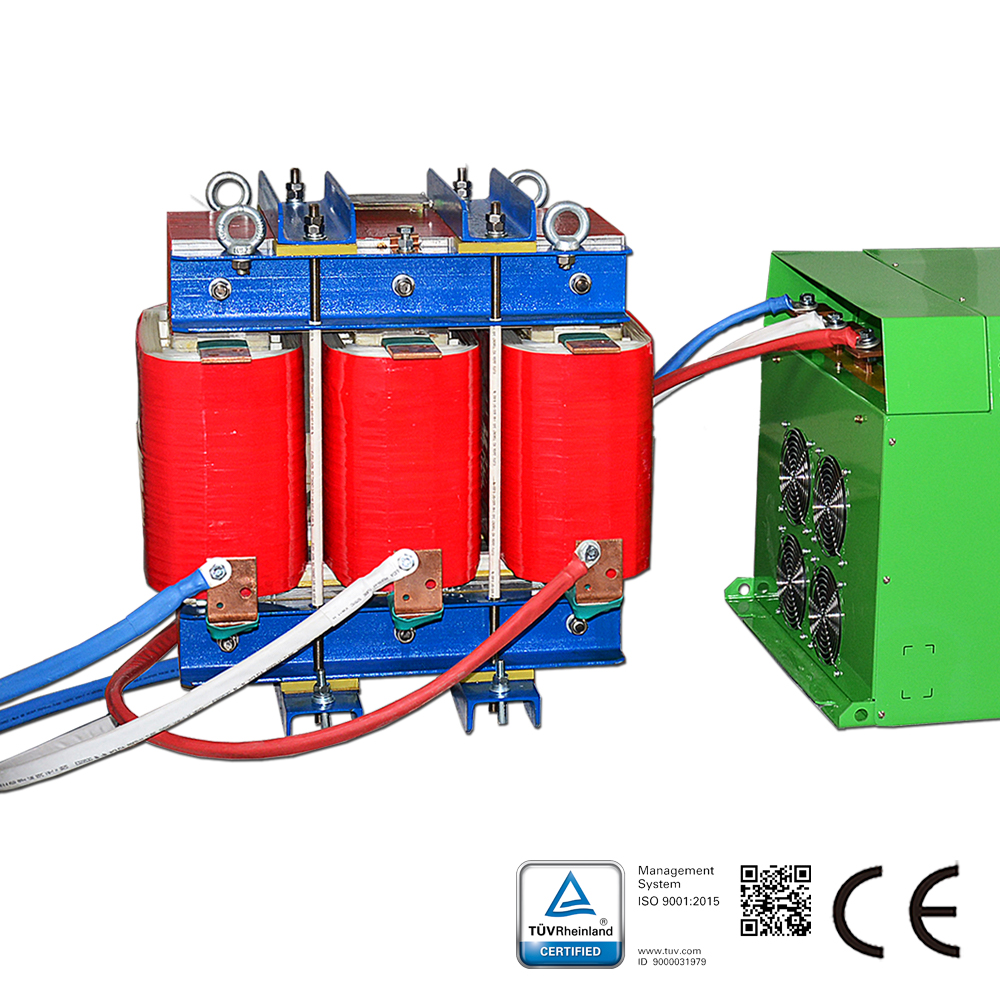

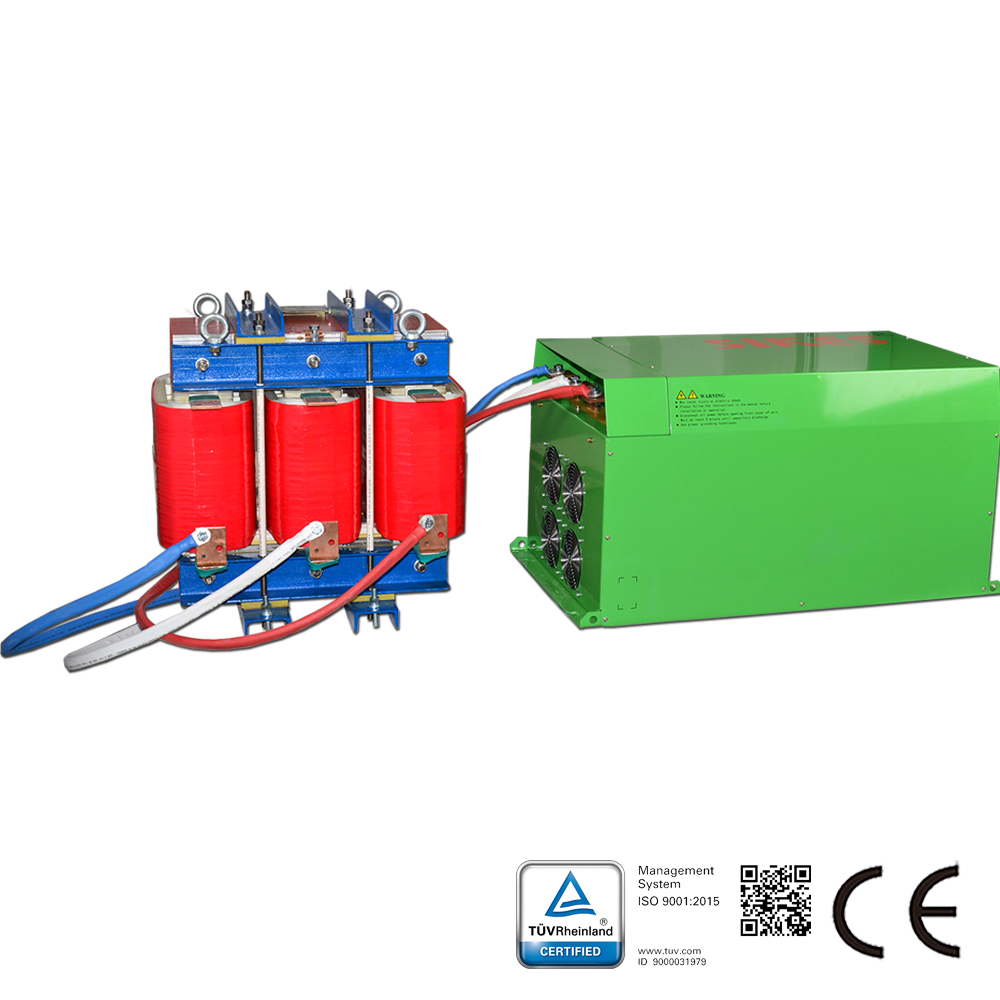

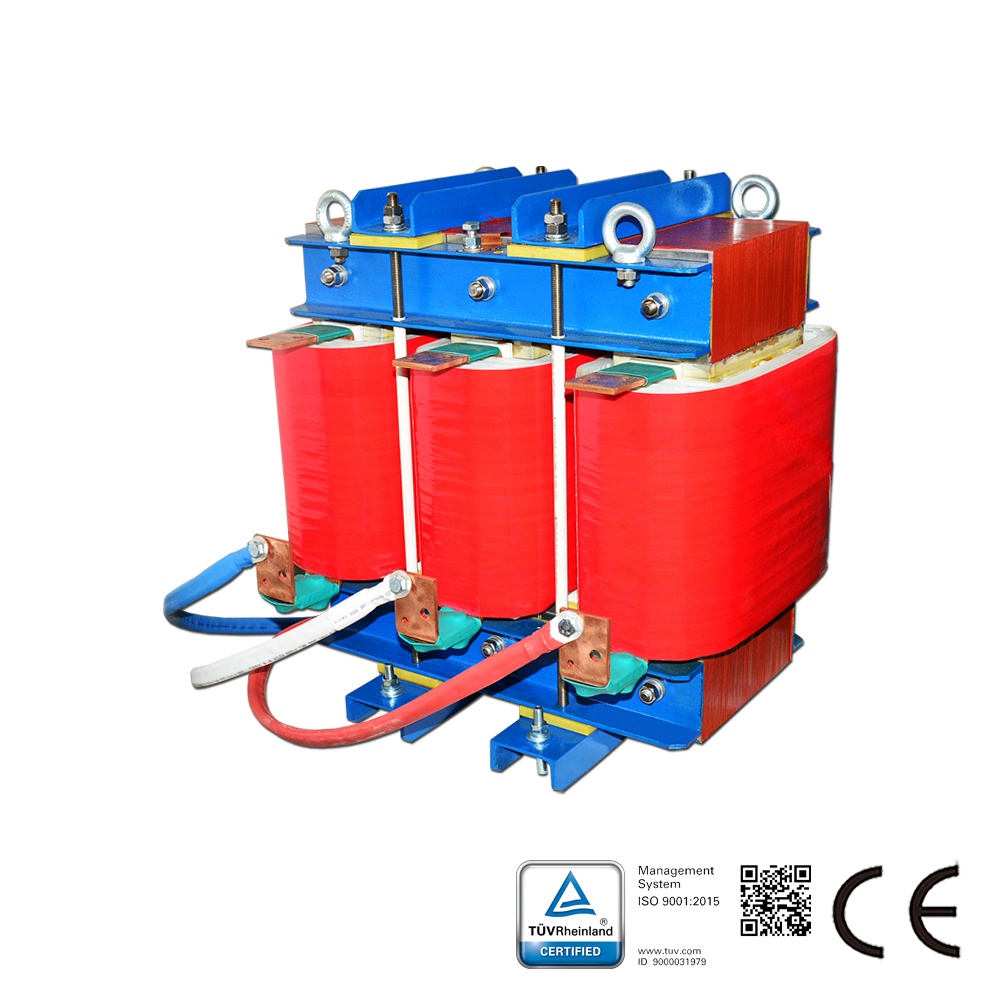

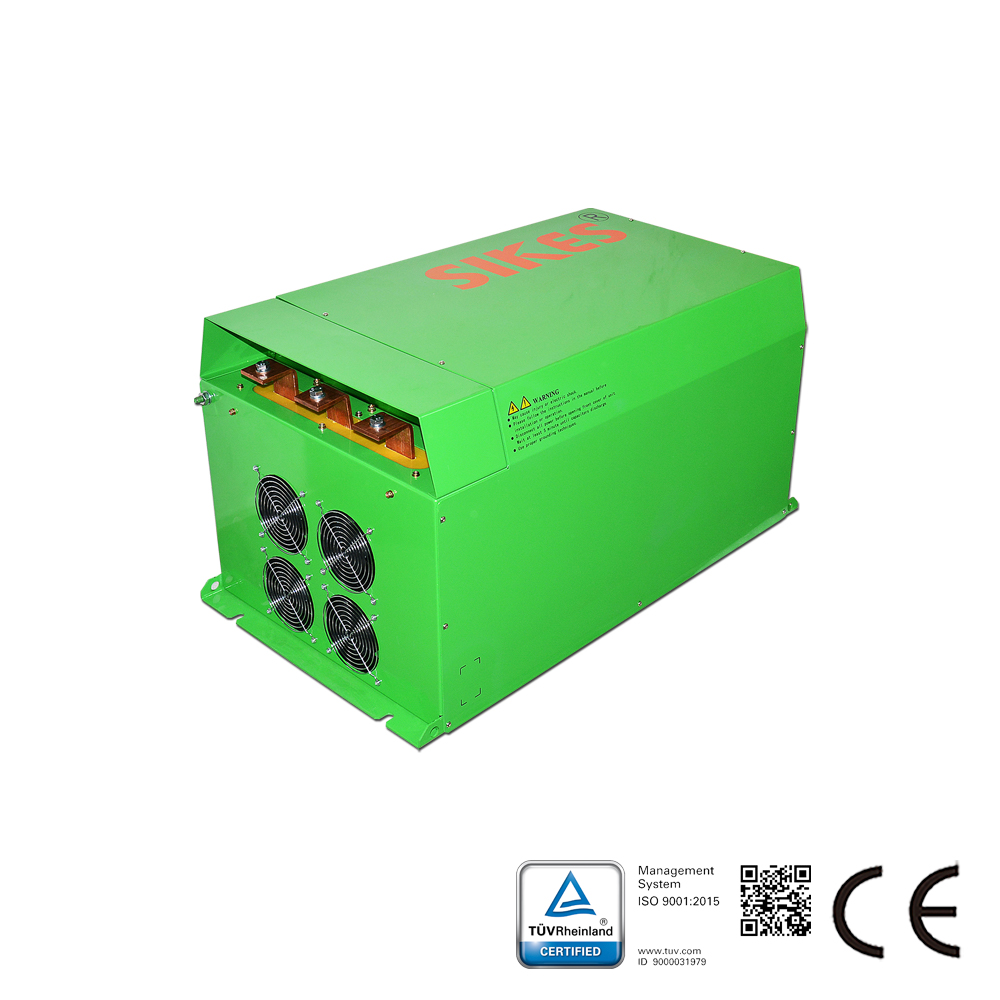

Description of Sine wave filter：

SWF Series Sine Wave Filters convert the PWM output signal of motor drives into a smooth sine wave with low residual;
Reduce the resonance phenomenon caused by distributed capacitance and inductance of the long cable(longer than 50 meters);
Eliminate the excessive motor voltage caused by high dv/dt,
Reduce noise of motor by filter application;
Prolong motor life;
Protecting the motor insulation;
Increase transmission distance;
With the application of this filter, normal motor can replace variable frequency motor.

Characteristic of Sine wave filter：
Sikes Sine wave filters for various servo motor of VSD systems(esp for inverters or switching power suppliers),are designed to change the PWM output voltage of the inverter and generate an almost sinusoidal voltage . The passive series is intended for use in 380v-480v network.
Sikes offers you another economic choice except Schaffner and MTE filter .

正弦波フィルタ 技術データ:
公称電圧範囲: 220V
モーター周波数: 0-120Hz;
スイッチング周波数: 2kHz~16kHz;
残留リップル電圧: THDv<5% モーターケーブル長: 最大2000m; 動作モード: 屋内連続運転用 モータードライブ定格入力電力: 3.7kw～630kw; 効率: 公称電圧および電力において98～99% 過負荷容量: 150% 60秒、120% 60分 試験電圧: 2240VDC、2秒(ライン/ライン) 2720VDC、2秒(ライン/ケース) 絶縁耐力: AC4000V/5mA/60秒 絶縁抵抗: コア巻線、≧100MΩ（DC1000V）; 気候区分(IEC60068-1): 25/100/21 保護等級: IP30(要望によりIP40/IP54)、屋内:IP21 冷却: 内部強制空冷 負荷タイプ: 標準モーター負荷;標準昇圧トランス;その他の線形負荷; 正弦波フィルタ 技術規格: コンデンサ: CEI EN 60831-1/2、IEC 831-1/2 機器: CEI EN60439-1、IEC 439-1、IEC 60939

正弦波フィルタの用途：
ファン、コンベヤ、ポンプ
HVAC設備、コンプレッサ
エレベータ、クレーン、風力発電、UPS、EPS
長ケーブルモータ駆動
複数モータ並列駆動
中圧用途（昇圧トランスの前に設置）
